UCS 이해하기

Vpoint는 UCS와 별개로 WCS에서 생각해야 한다.

1) 실세계 좌표계
초기화된 AutoCAD의 그래픽 화면에서 좌표계 아이콘은 X, Y축의 양의 방향을 표시하고 있다. 이렇게 초기화된 그래픽 화면에서 설정된 원점이나 X, Y, Z축의 양의 방향을 실세계 좌표계(World Coordinate System)라 한다.

2) 사용자 좌표계
실세계 좌표계에서 사용되고 있는 원점이나 X, Y, Z축의 양의 방향을 사용자가 새로 설정할 수 있다. 이렇게 설정된 좌표계를 사용자 좌표계(User Coordinate System)라고 한다.

이해를 위해 먼저 가로 300,세로 200, 높이(두께) 100짜리의 사각형을 그린다.

그리고 offset명령으로 간격5를 지정하고 안쪽으로 복사한다.

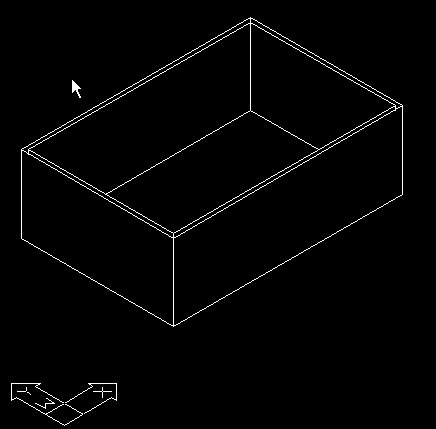

여기서 Vpoint(시점)을 -1,-1,1로 정하면 왼쪽의 그림과 같은 모양이 될 것이다. 이는 남서쪽의 상공에서 물체를 바라보는 등각투영도이다.

이중 남쪽의 벽에 그림을 그리려고 한다. 이때 사용하는 명령어가 UCS이다.

Command: ucs

Current ucs name:  *WORLD*
Enter an option [New/Move/orthoGraphic/Prev/Restore/Save/Del/Apply/?/World] <World>: n
 * 여러개의 옵션명령어 중에서 새로운 좌표계를 선택하기 위해 n을 선택했다.

Specify origin of new UCS or
[ZAxis/3point/OBject/Face/View/X/Y/Z] <0,0,0>: 3
 * 3점을 지정해서 새 좌표계를 만들기 위해 3을 선택했다.

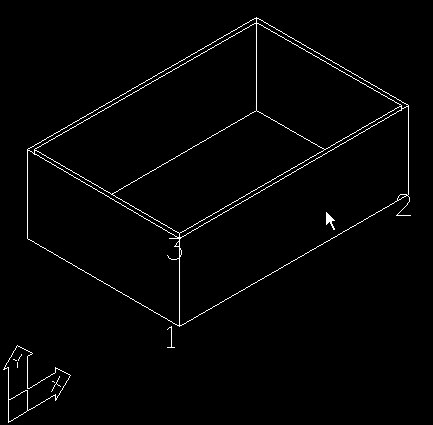

Specify new origin point <0,0,0>:원점을 정하라는 의미다. 그림의 1번에서 가까운 모서리를 마우스로 클릭하라.

Specify point on positive portion of X-axis <1.0000,0.0000,0.0000>:x축을 정하라는 의미, 그림 2번 선택

Specify point on positive-Y portion of the UCS XY plane <0.0000,1.0000,0.0000>:y축을 정한다. 3번의 모서리 선택

그러면 왼쪽 그림과 같이 표시가 될 것이다.



이상태에서 남쪽벽에 그림을 그릴수는 있는데, 무언가 어색할 것이다. x축이 약간 비틀려 있기 때문이다.

그래서 다시 vpoint를 사용하면 그림을 그리기 좋다.

vpoint: 0,-1,0

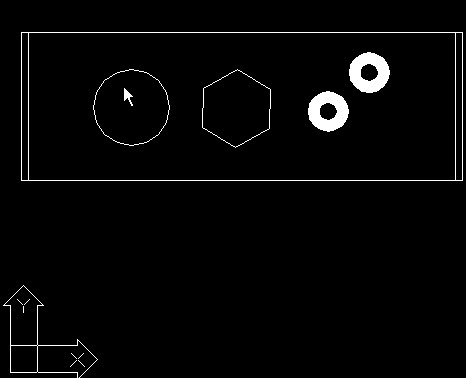

이러면 좌측그림처럼 UCS의 원점이 평면처럼 보일 것이다.

elev에서 두께를 5로 정하고 아무 그림이나 그려보라.

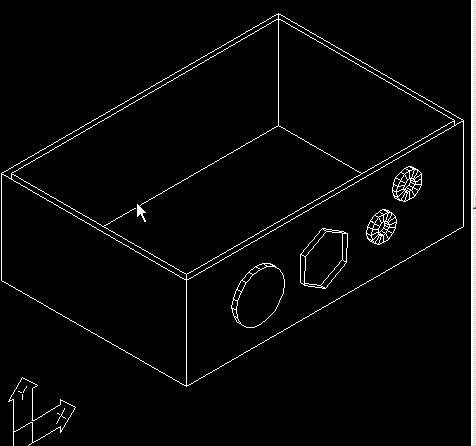

다시한번 vpoint를 바꿔서 보면 등각투영도가 나타나고 남쪽벽위에 자기가 그린 그림이 나타날 것이다.

vpoint: -1,-1,1



이번에는 서쪽벽에 그림을 그려보자.

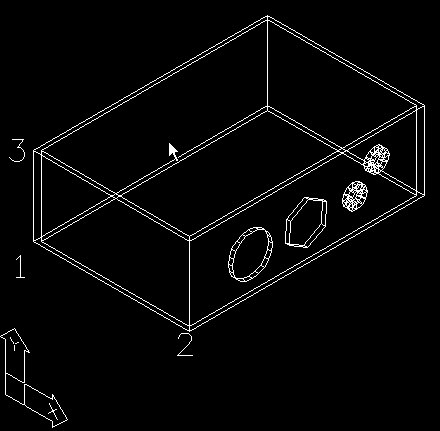

UCS에서 n(새좌표), 3(3점)을 선택한 후에 좌측의 1,2,3번을 순서대로 선택하라.

먼저그림과 마찬가지로 그냥 그리기는 어색하겠지?

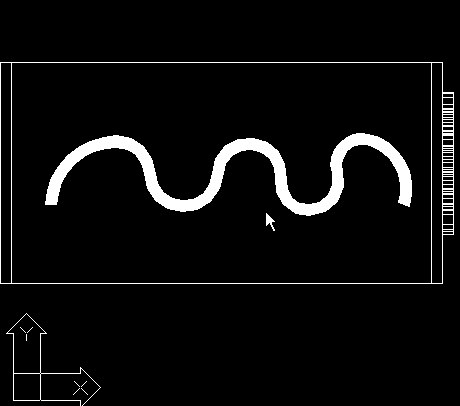

vpoint를 얼마로 하면 옆과 같이 보일까?

vpoint:?,?,?

아무그림이나 그려라!



그린 그림이 제대로 나왔는지 한번 vpoint를 바꿔서 확인해보자!

vpoint:?

hide

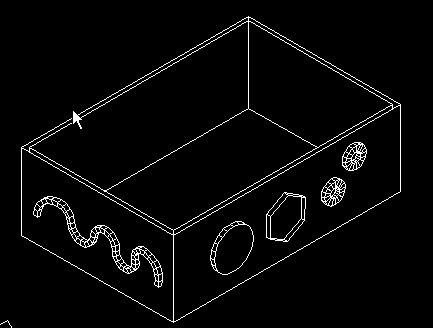

왼쪽그림처럼 나왔는가? 그러면 어려분은 UCS의 3점 이용좌표계를 이해한 것이다.

UCS에서 나오는 옵션명령어들은 다음과 같았다. 영어만 봐도 필(?)이 오지 않냐?

[New/Move/orthoGraphic/Prev/Restore/Save/Del/Apply/?/World] <World>

[ZAxis/3point/OBject/Face/View/X/Y/Z]

각각의 의미를 간단히 설명한다. 잘 듣고 이해하도록.....
